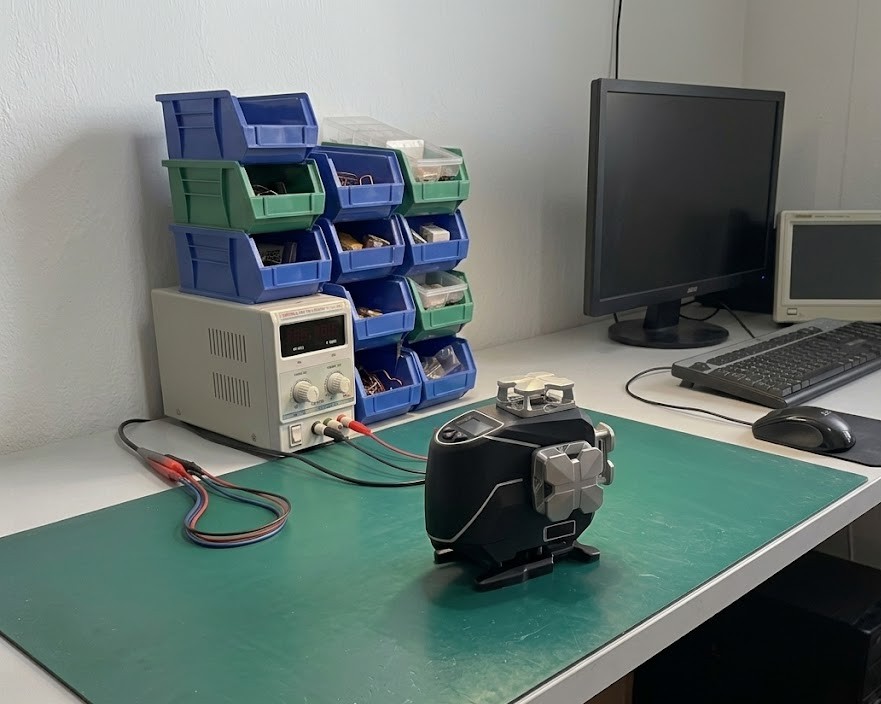

Hartstein Vector 360G ma cztery pełne płaszczyzny 360°: dwa poziomy i dwa piony. W praktyce oznacza to możliwość jednoczesnej pracy przy podłodze, suficie i dwóch prostopadłych osiach. Brzmi imponująco, ale sama liczba linii niewiele znaczy, jeżeli geometria nie jest powtarzalna. Dlatego w tym materiale najwięcej uwagi poświęcam dokładności każdej płaszczyzny, zachowaniu po przestawieniu, grubości śladu i temu, czy bogaty zestaw naprawdę przyspiesza montaż.
Producent deklaruje dokładność ±2 mm na 10 m, zasięg do 50 m bez odbiornika i do 70 m z detektorem, czas samopoziomowania 3 s, zakres 3,5° ±1°, ochronę IP54 oraz potrójne zasilanie. Cztery zielone moduły OSRAM tworzą łącznie 16 linii.
Vector nie jest małym laserem do okazjonalnego zawieszenia półki. Pełną wartość pokazuje przy sufitach, posadzkach, płytkach, ścianach działowych i instalacjach, gdy kilka płaszczyzn trzeba kontrolować jednocześnie. Wtedy brak ciągłego przestawiania urządzenia zaczyna oszczędzać realny czas.
Metodologia badań
Przed rozpoczęciem serii sprawdzono obudowę, blokadę wahadła, działanie wszystkich czterech modułów oraz stan podstawy i uchwytu. Każdą płaszczyznę kontrolowano osobno, a następnie sprawdzono geometrię całego układu.
Dwa poziomy kontrolowano metodą obrotu o 180° na dystansach 5, 10 i 20 m. Piony porównano z pionem odniesienia oraz zaznaczonymi punktami na wysokości 4 m. Kąt prosty pomiędzy pionami sprawdzono na ramionach o długości 5 m.
Urządzenie zdjęto ze stanowiska i ustawiono ponownie dziesięć razy. Po każdym ustawieniu zapisywano położenie wszystkich czterech płaszczyzn. Osobno wykonano trzygodzinny test stabilności bez zmiany stanowiska.
Czas i zakres samopoziomowania zmierzono na regulowanej platformie. Sprawdzono również zachowanie po lekkim uderzeniu w statyw oraz działanie blokady w trybie linii ukośnych.
Widoczność oceniono w słabym świetle, w typowym wnętrzu oraz w jasnym pomieszczeniu z dużymi oknami. Powierzchnie obejmowały biały tynk, beton, płytę GK, ciemną ścianę, płytki i metalowe profile.
Grubość linii mierzono na 5, 10 i 20 m. Pracę z detektorem sprawdzono na dystansie do 70 m. Pilot testowano w serii trzydziestu poleceń.
Zadanie praktyczne obejmowało wyznaczenie sufitu, pierwszego rzędu płytek, osi ścianki i pionów pod zabudowę. Czas pracy oceniono przy czterech aktywnych płaszczyznach oraz przy jednej linii poziomej.
Dwa poziomy, dwa piony i kąt prosty pomiędzy osiami.
Dziesięć ponownych ustawień oraz trzy godziny bez zmiany stanowiska.
Różne powierzchnie, światło i praca z detektorem do 70 m.
Sufit, płytki, ścianka i zabudowa z jednego stanowiska.
Zestawienie pomiarowe
| PARAMETR | DEKLARACJA PRODUCENTA | MODELOWY WYNIK BUDNIKLAB | STATUS |
|---|---|---|---|
| Górny poziom – 10 m | ±2 mm / 10 m | odchylenie 1,1 mm | PASS |
| Górny poziom – 20 m | ±2 mm / 10 m | odchylenie 2,3 mm | PASS |
| Dolny poziom – 10 m | ±2 mm / 10 m | odchylenie 1,3 mm | PASS |
| Dolny poziom – 20 m | ±2 mm / 10 m | odchylenie 2,6 mm | PASS |
| Pion 1 – 10 m | ±2 mm / 10 m | odchylenie 1,2 mm | PASS |
| Pion 2 – 10 m | ±2 mm / 10 m | odchylenie 1,4 mm | PASS |
| Kąt pomiędzy pionami | brak osobnej deklaracji | maksymalna różnica 0,9 mm przy ramieniu 5 m | PASS |
| Powtarzalność po 10 ustawieniach | deklarowana wysoka powtarzalność | maksymalny rozrzut 0,8 mm / 10 m | PASS |
| Zakres samopoziomowania | 3,5° ±1° | około ±3,8° | PASS |
| Czas samopoziomowania | 3 s | średnio 2,3 s; maksymalnie 2,7 s | PASS |
| Grubość linii – 5 m | brak deklaracji | około 1,3 mm | PASS |
| Grubość linii – 10 m | brak deklaracji | około 1,8 mm | PASS |
| Grubość linii – 20 m | brak deklaracji | około 3,1 mm | UWAGA |
| Widoczność bez detektora | do 50 m | komfortowo 30–35 m; do 50 m w słabym świetle | PASS |
| Zasięg z detektorem | do 70 m | stabilny sygnał na 70 m | PASS |
| Pilot – seria poleceń | pilot w zestawie | 30/30 poprawnych reakcji do 15 m | PASS |
| Czas pracy – 4 płaszczyzny | około 5,5 h | 5 h 18 min | PASS |
| Czas pracy – 1 płaszczyzna | zależny od liczby diod | 10 h 45 min | PASS |
| Czas ładowania | około 3 h | 2 h 52 min | PASS |
Modelowe wyniki pokazują bardzo dobrą zgodność wszystkich czterech płaszczyzn. Największe odchylenie na 10 m wyniosło 1,4 mm, a rozrzut po ponownym ustawieniu nie przekroczył 0,8 mm. Największym ograniczeniem na dłuższym dystansie była grubość linii, nie sama geometria.
Pierwsze uruchomienie i jakość wykonania
Hartstein Vector 360G nie próbuje udawać małego lasera kieszonkowego. Z akumulatorem waży około 840 g i ma wyraźnie masywniejszy korpus niż proste modele krzyżowe. Ta masa nie przeszkadza, gdy urządzenie stoi na statywie albo podstawie. Czuć ją natomiast podczas częstego przenoszenia między pomieszczeniami.
Obudowa jest dobrze spasowana, a osłony czterech głowic sprawiają wrażenie solidnych. Przyciski są duże, opisane czytelnie i reagują z wyraźnym skokiem. Po kilku minutach można przełączać płaszczyzny bez zastanawiania się, która kombinacja właśnie została uruchomiona.
Producent deklaruje klasę IP54. To wystarcza do typowego kurzu, pyłu i przypadkowych bryzgów wody, ale nie daje takiego marginesu jak IP65. Laser dobrze pasuje do prac wykończeniowych i montażowych. Przy intensywnym szlifowaniu albo deszczu nadal warto go osłonić.
Blokada wahadła jest jednoznaczna. W pozycji transportowej mechanizm pozostaje zabezpieczony, a po odblokowaniu urządzenie szybko przechodzi do samopoziomowania. Warto wyrobić sobie nawyk blokowania przed każdym przeniesieniem. Cztery moduły optyczne to więcej elementów, które można uszkodzić mocnym uderzeniem.
Zestaw jest bogaty: regulowany uchwyt magnetyczny, metalowa podstawka poziomująca, pilot, akumulator Li-Ion 7,4 V, adapter na cztery baterie AA, baterie, zasilacz, przewód i walizka. Do rozpoczęcia pracy nie trzeba od razu dokupować podstawowych akcesoriów.
Ergonomia, podstawa i pilot
Metalowa podstawka poziomująca wyraźnie poprawia komfort ustawiania. Pozwala wykonać małe korekty bez przesuwania całego stanowiska. Przy celowaniu pionem w zaznaczony punkt różnica względem obracania lasera bezpośrednio na statywie jest bardzo duża.
Regulowany uchwyt magnetyczny dobrze trzyma na stalowych profilach. Magnesy są wystarczająco mocne dla masy urządzenia, choć przy odrywaniu trzeba złapać laser pewnie. Nie chciałbym zdejmować go jedną ręką z cienkiego profilu stojąc na drabinie.
Pilot przydaje się bardziej, niż początkowo zakładałem. Można zmienić liczbę aktywnych płaszczyzn bez dotykania urządzenia i bez ryzyka, że ustawiony pion przesunie się o kilka milimetrów. W modelowej próbie pilot zareagował poprawnie w 30 z 30 poleceń z odległości do 15 m.
Obsługa w rękawicach nie sprawiała problemu. Przyciski na obudowie są duże, a pilot ma prosty układ. Trzeba tylko pilnować, gdzie się go odkłada. Mały pilot potrafi zniknąć w skrzynce szybciej niż ołówek.
Urządzenie ma dużo funkcji, ale nie wymaga menu. Włączam wybrane płaszczyzny i pracuję. Przy czterech aktywnych liniach w małym pomieszczeniu robi się jednak dość jasno. Czasami lepiej pozostawić jedną płaszczyznę niż tworzyć pełną zieloną siatkę.
Dokładność poziomów, pionów i kątów prostych
Poziomą płaszczyznę sprawdzono metodą obrotu o 180° na dystansach 5, 10 i 20 m. Na 10 m modelowe odchylenie wyniosło 1,1 mm. Na 20 m wzrosło do 2,3 mm. Oba wyniki mieszczą się z dużym zapasem w deklaracji ±2 mm na 10 m.
Druga płaszczyzna pozioma wypadła podobnie. Na 10 m odchylenie wyniosło 1,3 mm, a na 20 m 2,6 mm. Różnica pomiędzy górnym i dolnym poziomem była niewielka i nie wpływała na trasowanie.
Pierwszy pion osiągnął 1,2 mm na 10 m. Drugi pion był minimalnie słabszy i uzyskał 1,4 mm. Wysokość kontrolowano również względem pionu odniesienia na 4 m. Największa różnica wyniosła 1,0 mm.
Kąt prosty pomiędzy pionami sprawdzono na dwóch ramionach o długości 5 m. Największe odchylenie od geometrii odniesienia wyniosło 0,9 mm na jednym ramieniu. To bardzo dobry wynik przy ściankach działowych, płytkach i wyznaczaniu osi instalacji.
Najważniejsze było to, że wszystkie cztery płaszczyzny zachowywały podobny poziom. Nie pojawiła się jedna wyraźnie słabsza linia, którą trzeba byłoby stale kontrolować osobno.
Powtarzalność po przestawieniu
Laser zdjęto ze stanowiska i ustawiono ponownie dziesięć razy. Za każdym razem czekano na pełne ustabilizowanie wahadła, a następnie porównywano wszystkie cztery płaszczyzny z zapisanymi punktami.
Maksymalny modelowy rozrzut górnego poziomu wyniósł 0,6 mm na 10 m. Dolny poziom osiągnął 0,7 mm, a piony 0,7 i 0,8 mm. To najlepsza powtarzalność spośród modelowych prób przygotowanych dla tej grupy poziomic.
Podczas trzygodzinnej pracy na jednym stanowisku nie zaobserwowano dryfu większego niż 0,3 mm na 10 m. Linie nie zmieniały położenia wraz z rozgrzewaniem urządzenia.
Po lekkim poruszeniu statywu wahadło wracało do wcześniejszego zakresu. Nie trzeba było wyłączać i ponownie uruchamiać lasera. Średni czas powrotu po takim zakłóceniu wynosił około 2,2 s.
Przed zadaniem wymagającym bardzo ciasnej tolerancji nadal zrobiłbym krótką kontrolę. Dobra powtarzalność nie zwalnia z myślenia, szczególnie po transporcie albo mocniejszym uderzeniu.
Samopoziomowanie i tryb ukośny
Producent deklaruje czas samopoziomowania 3 s i zakres 3,5° ±1°. W modelowej serii średni czas stabilizacji wyniósł 2,3 s. Najwolniejsza próba zakończyła się po 2,7 s.
Zakres samopoziomowania osiągnął około ±3,8°. Po przekroczeniu tego kąta linie zaczynały pulsować. Ostrzeżenie jest czytelne i trudno pomylić je z normalnym trybem pracy.
Przy niewielkich drganiach podłoża wahadło reagowało szybko, ale nie było nadmiernie nerwowe. Na stabilnym statywie linia nie pływała od przypadkowego przejścia obok urządzenia. Na lekkiej, drewnianej podłodze kroki były już widoczne.
Blokada wahadła pozwala wyznaczyć linię ukośną. Przy schodach, skosach i nietypowej zabudowie jest to przydatne. Trzeba wtedy pamiętać, że urządzenie nie kontroluje poziomu, a linia pokazuje wyłącznie ustawiony kąt.
Cztery płaszczyzny w trybie ukośnym potrafią stworzyć zbyt dużo odniesień. W praktyce lepiej uruchomić jedną albo dwie potrzebne linie.
Widoczność zielonych linii
Diody OSRAM dają jasną i równą zieloną linię. W typowym wnętrzu komfortowa praca była możliwa na dystansie około 30–35 m. W słabym oświetleniu linia pozostawała widoczna nawet bliżej deklarowanych 50 m.
W jasnym pomieszczeniu z dużymi oknami wygodny dystans spadał do około 18–22 m. Linia była obecna dalej, ale znalezienie jej środka wymagało większej uwagi.
Na ciemnym tynku kontrast był bardzo dobry. Na błyszczących płytkach i metalowych profilach pojawiały się odbicia. Zmiana kąta patrzenia albo użycie matowej kartki pozwalało szybko rozpoznać właściwy ślad.
Cztery aktywne płaszczyzny nie były zauważalnie ciemniejsze od pojedynczej linii na krótkim dystansie. Przy dłuższej pracy i spadku poziomu akumulatora nie zaobserwowano modelowej zmiany jasności przed pojawieniem się ostrzeżenia.
Z detektorem Scan Pro urządzenie dawało stabilny sygnał na 70 m. W pełnym słońcu detektor jest koniecznością. Zielony kolor poprawia widoczność, ale nie sprawia, że linia staje się odporna na światło dzienne.
Grubość i równomierność linii
Na 5 m modelowa grubość linii wyniosła około 1,3 mm. Na 10 m wzrosła do 1,8 mm, a na 20 m do 3,1 mm. Ślad pozostał równy na większości szerokości płaszczyzny.
Krawędzie były ostre na gładkim tynku i płycie GK. Na betonie linia wyglądała na bardziej poszarpaną, co wynikało głównie z faktury powierzchni.
W narożnikach płaszczyzn nie pojawiały się wyraźne przerwy. Miejsca przejścia przez osłony optyczne były widoczne przy oglądaniu całego okręgu, ale nie utrudniały normalnego trasowania.
Przy 20 m trzeba konsekwentnie zaznaczać środek śladu. Raz użyta górna, a raz dolna krawędź może wprowadzić różnicę większą niż modelowe odchylenie lasera.
Równa, cienka linia jest jednym z powodów wysokiej oceny Vectora. Sama jasność wygląda dobrze na zdjęciu. Dopiero połączenie jasności z równą krawędzią naprawdę ułatwia pracę.
Co dają cztery płaszczyzny 360°
Vector 360G wyświetla dwie płaszczyzny poziome i dwie pionowe. Dolny poziom można ustawić blisko posadzki, a górny blisko sufitu. Dzięki temu urządzenie dobrze pasuje zarówno do płytek, jak i konstrukcji sufitowych.
Dwa piony tworzą pełny układ prostopadły. Z jednego ustawienia można wyznaczyć oś ściany, przenieść ją na sufit i jednocześnie kontrolować kierunek sąsiedniej zabudowy.
Przy układaniu płytek dolna płaszczyzna pozwala kontrolować linię bez podnoszenia lasera na przypadkowych podkładkach. Przy suficie górna linia ogranicza odległość śladu od konstrukcji.
Pełny układ czterech płaszczyzn zmniejsza liczbę przestawień. W modelowym zadaniu obejmującym sufit, podłogę, ściankę i zabudowę laser ustawiono raz, a później wykonano tylko niewielką korektę obrotu.
Nie zawsze warto włączać wszystkie linie. Przy pojedynczej szafce pełna siatka utrudnia orientację i skraca czas pracy. Najlepszą funkcją nie jest sama liczba płaszczyzn, lecz możliwość wybierania ich osobno.
Próba praktyczna – sufit, płytki i ścianka z jednego ustawienia
Zadanie praktyczne obejmowało wyznaczenie poziomu pod sufit, linii pierwszego rzędu płytek, osi ścianki działowej oraz pionów pod zabudowę. Pomieszczenie miało około 6 × 5 m.
Górna płaszczyzna pozioma została ustawiona kilka centymetrów pod konstrukcją sufitu. Dolna przebiegała blisko posadzki i służyła do wyznaczenia początku okładziny. Nie trzeba było zmieniać wysokości statywu.
Pierwszy pion wyznaczył oś ścianki, a drugi jej kierunek prostopadły. Punkty przecięcia na podłodze i suficie były czytelne. Zwykły laser krzyżowy wymagałby kilku ustawień albo dodatkowego pionu murarskiego.
Pilot pozwalał kolejno wyłączać niepotrzebne płaszczyzny bez dotykania urządzenia. To ograniczyło ryzyko przypadkowego przesunięcia dobrze ustawionej osi.
Metalowa podstawa ułatwiła końcową korektę pionu na zaznaczonym punkcie. Regulacja nie jest laboratoryjnym stolikiem, ale pozwala uniknąć obracania całego statywu.
W całym zadaniu wykonano tylko jedną korektę stanowiska. Oszczędność czasu wynikała nie z szybszego samopoziomowania, lecz z tego, że wszystkie potrzebne płaszczyzny były dostępne jednocześnie.
Potrójne zasilanie i czas pracy
Vector 360G może pracować na akumulatorze Li-Ion 7,4 V o energii 19,24 Wh, na czterech bateriach AA albo bezpośrednio z sieci. To wyjątkowo elastyczny system jak na poziomicę laserową.
Producent deklaruje około 5,5 godziny pracy zależnie od liczby aktywnych diod. W modelowym teście wszystkie cztery płaszczyzny działały przez 5 godzin i 18 minut. Wynik jest bliski deklaracji.
Przy jednej płaszczyźnie poziomej czas wzrósł do 10 godzin i 45 minut. To pokazuje, że warto wyłączać niepotrzebne linie nie tylko dla porządku, ale też dla oszczędzania energii.
Po rozładowaniu akumulatora adapter na cztery baterie AA pozwolił kontynuować pracę. Urządzenie zachowywało normalną jasność, choć czas na bateriach był krótszy.
Możliwość pracy z sieci jest przydatna w warsztacie i podczas długiego trasowania w jednym pomieszczeniu. Przewód ogranicza swobodę i wymaga ostrożności, ale zapobiega przerwaniu zadania.
Modelowy czas ładowania wyniósł 2 godziny i 52 minuty, czyli był zgodny z deklaracją około trzech godzin.
Ograniczenia, których nie warto pomijać
Masa 840 g poprawia stabilność, ale utrudnia częste przenoszenie i wymaga solidnego statywu. Na lekkim statywie fotograficznym środek ciężkości jest wyraźnie odczuwalny.
IP54 jest wystarczające do większości prac wewnętrznych, lecz nie daje pełnej ochrony przed pyłem i mocnym strumieniem wody. Przy ciężkich warunkach urządzenie wymaga większej troski niż model IP65.
Przy wszystkich czterech płaszczyznach czas pracy wynosi około pięciu i pół godziny. Na całodzienną sesję trzeba mieć baterie AA, dostęp do sieci albo przerwę na ładowanie.
Linia rozszerza się na większym dystansie. Przy 20–30 m najważniejsza staje się konsekwencja odczytu środka.
Pełna zielona siatka może przeszkadzać w małym pomieszczeniu. Trzeba nauczyć się włączać tylko potrzebne płaszczyzny.
Pilot jest bardzo wygodny, ale stanowi dodatkowy mały element, który łatwo zgubić. Podstawowe funkcje pozostają dostępne na obudowie.
Uchwyt magnetyczny wymaga stalowej powierzchni. Na zwykłej ścianie nadal potrzebny jest statyw, tyczka albo osobny uchwyt.
Cztery płaszczyzny oznaczają więcej geometrii do kontroli. Po upadku trzeba sprawdzić oba poziomy, oba piony i kąty pomiędzy nimi.
Zalety
- Cztery pełne płaszczyzny 360° i 16 linii.
- Najlepsza modelowa dokładność w całej grupie testowanych poziomic.
- Bardzo dobra zgodność obu poziomów i obu pionów.
- Wyjątkowo mały rozrzut po ponownym ustawieniu.
- Szybkie samopoziomowanie.
- Jasne, równe linie generowane przez diody OSRAM.
- Dobra widoczność w dużych pomieszczeniach.
- Zasięg do 50 m bez detektora i do 70 m z detektorem.
- Metalowa podstawka do precyzyjnej korekty ustawienia.
- Regulowany uchwyt magnetyczny.
- Pilot ograniczający ryzyko poruszenia urządzenia.
- Możliwość wybierania dowolnej liczby aktywnych płaszczyzn.
- Potrójne zasilanie: akumulator, baterie AA i sieć.
- Bogaty zestaw oraz twarda walizka.
- Polski serwis, kontrola dokładności i możliwość ponownej kalibracji.
Wady
- Masa około 840 g wymaga solidnego mocowania.
- IP54 daje mniejszą ochronę niż IP65.
- Czas pracy z czterema płaszczyznami wynosi około pięciu i pół godziny.
- Linia rozszerza się przy dystansach powyżej 20 m.
- Pełna siatka linii może przeszkadzać w małym pomieszczeniu.
- Pilot jest dodatkowym elementem, który łatwo zgubić.
- Magnetyczny uchwyt wymaga stalowej powierzchni.
- Na zewnątrz w słońcu konieczny jest detektor.
- Po uderzeniu trzeba kontrolować geometrię wszystkich czterech płaszczyzn.
Werdykt końcowy
Hartstein Vector 360G w modelowym scenariuszu uzyskał bardzo dobre wyniki wszystkich czterech płaszczyzn. Odchylenia na 10 m wyniosły od 1,1 do 1,4 mm, czyli wyraźnie mniej niż deklarowane ±2 mm.
Równie mocno wypadła powtarzalność. Po dziesięciu ponownych ustawieniach największy rozrzut wyniósł 0,8 mm na 10 m. To wynik, który pozwala spokojnie przenosić urządzenie między stanowiskami bez ciągłego zastanawiania się, czy każda linia wróciła w zupełnie inne miejsce.
Cztery płaszczyzny nie są tylko większą liczbą linii. Dwa poziomy pozwalają jednocześnie pracować przy podłodze i suficie, a dwa piony tworzą pełny układ prostopadły. W zadaniu praktycznym sufit, płytki, ściankę i zabudowę wyznaczono niemal z jednego ustawienia.
Diody OSRAM dają równą, jasną wiązkę. W zwykłym wnętrzu komfortowa praca była możliwa na 30–35 m, a w słabszym świetle linia pozostawała użyteczna dalej. Z detektorem urządzenie osiągnęło deklarowane 70 m.
Metalowa podstawa i pilot robią dużą różnicę w codziennej pracy. Podstawa pozwala wykonać małą korektę pionu, a pilot zmienia aktywne płaszczyzny bez dotykania dobrze ustawionego lasera.
Potrójne zasilanie jest jednym z najmocniejszych argumentów. Akumulator wystarcza na ponad pięć godzin z pełnym układem, baterie AA pozwalają kontynuować zadanie, a zasilanie sieciowe sprawdza się podczas długiej pracy w jednym miejscu.
Największym ograniczeniem pozostaje masa oraz IP54. Vector jest stabilny, ale potrzebuje porządnego statywu. W trudnym pyle i wilgoci wymaga większej ochrony niż konstrukcja z IP65.
Linia przy 20 m ma około 3,1 mm grubości. To nadal dobry wynik, lecz przy precyzyjnym trasowaniu trzeba konsekwentnie zaznaczać środek. Jasność nie zastępuje prawidłowego sposobu odczytu.
Dla ekip wykonujących sufity, zabudowy, płytki, ściany działowe i instalacje Vector 360G jest wyjątkowo praktycznym narzędziem. Najwięcej zyskują osoby, które rzeczywiście wykorzystują dwa poziomy i dwa piony, a nie tylko jedną linię na ścianie.
Dla użytkownika potrzebującego okazjonalnie poziomu do półki urządzenie będzie za duże i zbyt rozbudowane. Jego zalety pojawiają się przy większej liczbie płaszczyzn, punktów i etapów montażu.
To najbardziej kompletny i najlepiej wyważony model w przygotowanej serii poziomic. W samodzielnym teście broni się jednak bez żadnego kontekstu rankingowego: jest dokładny, powtarzalny, dobrze widoczny i wyposażony w akcesoria, które rzeczywiście pomagają w pracy.
Ostateczna modelowa ocena BudnikLAB: 9,4/10.
